Pictogramme du tableau électrique : guide pour un étiquetage sûr

Dans votre maison ou votre entreprise, la sécurité électrique n’est jamais à prendre à la légère. Un tableau électrique bien organisé contribue grandement à prévenir les risques d’accidents et facilite les interventions de maintenance. Le pictogramme du tableau électrique représente un outil incontournable pour identifier rapidement chaque circuit. Il permet d’associer un symbole clair à chaque fonction, assurant ainsi un repérage précis et efficace. En complément des étiquettes, ces pictogrammes garantissent une meilleure lisibilité et sécurisent toutes les opérations sur votre tableau. Pour approfondir ce sujet, consultez notre guide sur pictogramme électrique.

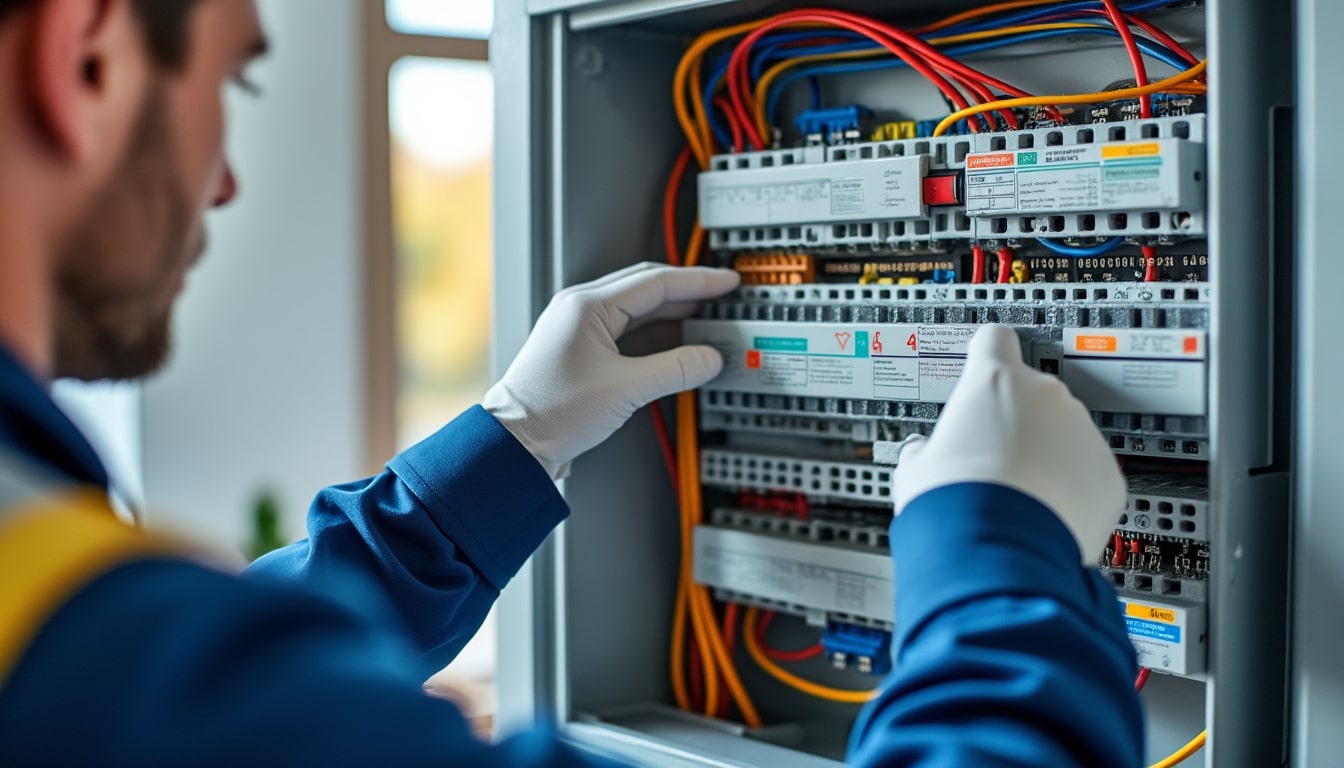

Comprendre l’importance des pictogrammes dans le tableau électrique

Définition et rôle des pictogrammes dans un coffret électrique

Un pictogramme dans un coffret électrique est un symbole graphique standardisé qui désigne visuellement la fonction ou le type d’un élément du tableau. Ces illustrations simplifiées sont indispensables pour communiquer rapidement et clairement l’information, même à distance ou en situation d’urgence. Leur rôle principal est d’assurer la sécurité en évitant toute confusion lors des interventions. Par exemple, un pictogramme peut indiquer un disjoncteur, un différentiel ou la mise à la terre, facilitant ainsi une compréhension universelle, quel que soit le niveau de compétence de l’intervenant.

Ces pictogrammes sont donc bien plus que de simples décorations : ils sont des repères visuels essentiels qui contribuent à la bonne gestion et au contrôle du tableau électrique. Leur présence est devenue une norme dans les installations modernes, où la sécurité et la clarté sont prioritaires. Sans eux, il serait facile de se tromper de circuit, ce qui pourrait entraîner des conséquences graves.

Comment les pictogrammes facilitent le repérage et la sécurité dans le tableau

L’utilisation des pictogrammes dans un tableau électrique est une fonction clé pour améliorer le repérage des différents circuits. Grâce à ces symboles, vous pouvez identifier rapidement chaque module sans avoir à lire un long texte ou une description technique. Cela facilite considérablement les interventions, notamment en cas d’urgence où chaque seconde compte. Par exemple, un pictogramme de différentiel situé au-dessus d’un module vous guide immédiatement vers la section concernée.

• Ils permettent un repérage visuel rapide et intuitif des circuits.
• Ils évitent les erreurs humaines en limitant les confusions entre modules.
• Ils assurent une communication universelle, même pour les non-experts.

• Les pictogrammes assurent la sécurité en réduisant les risques d’erreur lors des interventions.
• Ils facilitent l’identification correcte des équipements, évitant ainsi les accidents électriques.

Découvrir les différents symboles et sigles que l’on trouve dans un tableau électrique

Principaux pictogrammes et sigles utilisés dans les tableaux électriques

Dans un tableau électrique, plusieurs pictogrammes et sigles sont couramment utilisés pour identifier les différents modules et circuits. Voici une liste représentative des symboles que vous rencontrerez fréquemment :

• Pictogramme de disjoncteur : représente un interrupteur de protection contre les surcharges.
• Pictogramme de différentiel : indique un dispositif de protection contre les fuites de courant.
• Symbole de mise à la terre : montre l’endroit où la terre est reliée.
• Sigle de fusible : marque un composant de protection contre les surintensités.
• Symbole de circuit d’éclairage : identifié par une ampoule ou un luminaire.
• Pictogramme de circuit prise : montre la zone dédiée aux prises électriques.
• Sigle de module de commande : pour les automatismes et commandes à distance.

Où se trouvent habituellement ces pictogrammes dans le tableau électrique ?

Les pictogrammes sont généralement positionnés directement sur ou à côté des modules correspondants dans le tableau électrique, facilitant ainsi l’identification instantanée. Par exemple, le pictogramme du disjoncteur se trouve sur l’interrupteur lui-même, tandis que celui du différentiel est placé sur le module de protection dédié. Les symboles de mise à la terre apparaissent sur les bornes spécifiques du tableau. Cette disposition permet une lecture visuelle claire, évitant toute confusion lors de l’identification des circuits.

Ce classement synthétique vous aide à comprendre rapidement où chercher chaque pictogramme et à quel circuit il correspond. Une bonne organisation visuelle est la clé d’un tableau électrique efficace.

Pourquoi un bon étiquetage avec pictogrammes est essentiel pour la sécurité électrique

Comment un étiquetage clair avec pictogrammes garantit une intervention sûre

Un étiquetage précis avec des pictogrammes est fondamental pour assurer la sécurité lors des interventions sur le tableau électrique. Il permet de reconnaître immédiatement chaque circuit, réduisant ainsi le temps de recherche et le risque d’erreur. Par exemple, lors d’une coupure d’urgence, un pictogramme clair guide le professionnel vers le module à désactiver sans hésitation. Un bon repérage facilite également la maintenance régulière et évite les manipulations dangereuses.

• Améliore la compréhension rapide des circuits en un coup d’œil.
• Réduit les risques d’erreur humaine lors des interventions.
• Facilite la maintenance préventive et corrective.
• Permet de mieux gérer les situations d’urgence.
• Assure une meilleure organisation du tableau électrique.

• Évite les coupures accidentelles sur des circuits sensibles.
• Diminue le risque de choc électrique dû à une mauvaise identification.

Respect des normes et rôle des pictogrammes dans la conformité électrique

La conformité aux normes électriques impose un étiquetage clair et précis du tableau avec des pictogrammes adaptés. Ces règles, notamment la norme NF C 15-100 en France, exigent l’identification visuelle des circuits pour garantir la sécurité des installations. Utiliser des pictogrammes conformes assure que votre tableau respecte ces exigences réglementaires, évitant ainsi les sanctions et assurant la protection des utilisateurs. Cette normalisation facilite aussi le travail des professionnels intervenant sur votre installation.

Guide pratique pour étiqueter efficacement son tableau électrique avec des pictogrammes

Étapes pour choisir les pictogrammes adaptés à chaque circuit

Pour étiqueter efficacement votre tableau électrique, il est important de sélectionner des pictogrammes clairs et adaptés à chaque circuit. Voici quelques conseils pratiques :

• Identifiez précisément la fonction de chaque circuit avant de choisir un pictogramme.
• Optez pour des symboles universels et facilement reconnaissables.
• Privilégiez la lisibilité en choisissant des pictogrammes de taille adaptée.
• Vérifiez la conformité des pictogrammes avec les normes en vigueur.
• Assurez-vous que chaque pictogramme corresponde à une fonction unique.
• Utilisez des couleurs standardisées pour différencier les types de circuits.

Comment positionner et fixer les étiquettes et pictogrammes dans le tableau

Le placement des étiquettes et pictogrammes est aussi crucial que leur choix. Pour un repérage optimal :

• Positionnez les étiquettes juste au-dessus ou à côté du module concerné.
• Fixez-les de manière durable, avec des matériaux résistants à la chaleur et à l’humidité.

Une fixation soignée garantit la pérennité de l’étiquetage et évite que les pictogrammes ne se détériorent avec le temps. Pensez également à laisser un espace suffisant pour faciliter la lecture rapide lors des interventions.

Normes et bonnes pratiques pour un étiquetage électrique conforme

Pour respecter les normes en vigueur, gardez à l’esprit ces règles essentielles :

• L’étiquetage doit être clair, lisible et résistant aux agressions extérieures.
• Les pictogrammes doivent être conformes à la norme NF C 15-100 pour garantir la sécurité et la conformité.

En suivant ces bonnes pratiques, vous assurez non seulement la sécurité de votre installation, mais aussi sa durabilité et sa facilité d’utilisation.

Solutions et ressources pour faciliter l’étiquetage du tableau électrique avec pictogrammes

Où et comment télécharger des fichiers PDF de pictogrammes pour tableaux électriques

Pour vous aider à étiqueter votre tableau électrique sans difficulté, plusieurs ressources en ligne proposent des fichiers PDF de pictogrammes prêts à être utilisés. Vous pouvez télécharger gratuitement ou acheter des packs de pictogrammes auprès de sites spécialisés. Ces fichiers sont souvent disponibles en formats standards, compatibles avec une impression sur des étiquettes adhésives. Il est conseillé de choisir des sources reconnues pour garantir la qualité et la conformité des pictogrammes.

• Sites officiels des fabricants d’appareillage électrique.
• Plateformes professionnelles proposant des packs d’étiquettes PDF.
• Ressources gratuites sur des portails dédiés à l’électricité et au bricolage.

Méthodes pour étiqueter son tableau électrique avec des solutions pratiques

Plusieurs solutions s’offrent à vous pour appliquer les pictogrammes sur le tableau :

• Les étiquettes adhésives avec pictogrammes déjà imprimés, faciles à coller.
• L’impression personnalisée de pictogrammes sur site, adaptée à vos besoins spécifiques.
• L’utilisation de pictogrammes standards fournis avec les équipements électriques.

Chaque méthode a ses avantages : les étiquettes adhésives sont rapides à poser, l’impression personnalisée offre une grande flexibilité, tandis que les pictogrammes standards garantissent la conformité.

Conseils d’experts pour choisir des pictogrammes durables et adaptés à votre installation

Pour une étiquette professionnelle qui dure dans le temps, voici quelques recommandations :

• Privilégiez des matériaux résistants aux UV et à l’humidité, notamment en milieu industriel.
• Choisissez des pictogrammes avec une impression de haute qualité pour éviter la décoloration.
• Optez pour des formats adaptés à la taille de votre tableau et à la visibilité nécessaire.

En suivant ces conseils, vous garantissez un repérage efficace et durable, essentiel pour la sécurité de votre installation électrique.

FAQ – Questions fréquentes sur l’étiquetage et les pictogrammes dans les tableaux électriques

Quelle est la fonction principale des pictogrammes dans un tableau électrique ?

Les pictogrammes servent à identifier rapidement et clairement chaque circuit ou module, facilitant ainsi le repérage et garantissant la sécurité lors des interventions.

Comment choisir les bonnes étiquettes pour un étiquetage clair et durable ?

Il faut privilégier des pictogrammes conformes aux normes, lisibles, résistants aux conditions environnementales, et adaptés à la taille du tableau.

Est-il obligatoire de respecter une norme pour l’utilisation des pictogrammes ?

Oui, la norme NF C 15-100 impose un étiquetage clair et conforme pour assurer la sécurité et la conformité des installations électriques.

Où puis-je télécharger des pictogrammes gratuits pour mon tableau électrique ?

Vous pouvez trouver des fichiers PDF gratuits sur des sites spécialisés en électricité ou des portails dédiés au bricolage électrique.

Comment garantir un repérage efficace des circuits lors d’une intervention ?

Un étiquetage clair avec des pictogrammes placés au bon endroit permet de repérer rapidement les circuits sans confusion ni erreur.

Quels sont les risques d’un mauvais étiquetage dans un tableau électrique ?

Un mauvais étiquetage peut entraîner des erreurs de manipulation, des coupures accidentelles, voire des accidents électriques graves.
